あーくたんじぇんと

ATAN

アークタンジェントの計算が必要になったので、計算方法について自分なりの理解メモを残しておきます。

直交するセンサの値を検出できるとき、よく角度が必要になることが多いです。意外とATANの計算は面倒なので、MCUで計算する方法を簡単にまとめておきます。速度、精度の両方を追求しようとすると結構やっかいです。多くの場合、速度と精度のどちらか一方でよい場合が多いと思います。

内蔵機能を使う
近似を使う
ライブラリを使う
CORDIC
あきらめる。

内蔵機能

最近のマイコンであれば、ルネサスTFU機能とかがあるので、それを使うのが精度、速度面両方から考えても一番かと思います。ある程度、処理能力のあるMCUでないと実現できないので、今回はパスです。

近似する

ATANの0付近では\(y=tan^{-1} x = x\)として近似できます。0付近でしか使わない、精度が問題にならない場合は最も合理的な手法ですね。もう少し精度を求めるのであれば、マクローリン展開で3項まで計算するとだいぶよくなりますが、乗除算が必要になるので、チープなMCUでは難点があります。今回はもう少し、精度を求めてみます。(他の分母多項式を使った近似もあるようです。)

ライブラリを使う。

math.hのライブラリを使うことでも計算できます。処理的にはほぼ全て 多項式近似（範囲分割＋係数テーブル）で実装されているそうです。GPT調べですが、

CORDIC

これが、今使おうとしている方法です。結構面白い方法でして賢い方法です。テーブル参照とベクトル回転を組み合わせています。反復回数を調整すれば精度も変えられるので面白ですね。方法的にはAD変換の逐次変換と似ているところが面白いです。よく、図形を用いて説明されますが、式だけで説明してみます。

今、求めたいベクトルの座標を\(x, y\), 角度を\(\theta\)とします。アルゴリズムとしては、回転角度を小さくしながら、ベクトルを\(x\)軸に一致させる方向に回転させます。ベクトルが第一、第二象限にあるときは、時計回り、第三、第四象限にあるときは反時計回りに回転させます。このとき、回転角度は反復ごとに小さくします。(通常は\(\frac{\pi}{4}\)を初期角度として、回転角度を半分にながら、回転させます。)

すると、上記の動作を反復させることでベクトルを\(x\)軸に一致させます。このとき、符号を含めた回転角度\(\phi_i\)の総和を計算することで、ベクトルの角度\(\theta\)が求まります。

\[ \theta = \sum_i \phi_i \]

アルゴリズムとしては簡単なのですが、そのまま実装するとベクトル回転のために\(\sin, \cos\)の計算が必要になるのでやっかいです。ですが、アルゴリズムを考えると、あくまで必要なのは角度なので、ベクトルを回転させても\(x, y\)のスケールは変わってもよいわけです。すると、計算を単純化できます。

さて、計算を単純化させるために回転行列を考えてみます。ベクトルの座標を\(x, y\)として、角度を\(\phi\)だけ回転し、ベクトルを\(x’, y’\)に移動させる回転行列は次のように計算できます。

\[ X = \begin{bmatrix} x \\ y \end{bmatrix} \\ X’ = \begin{bmatrix}
x’ \\
y’
\end{bmatrix} = \begin{bmatrix}
\cos{\phi} && -\sin{\phi} \\
\sin{\phi} && \cos{\phi} \end{bmatrix} X \]

まずは、1変数に落とし込みたいので、\(\cos{\phi}\)でくくりだします。

\[ X’ = \begin{bmatrix}
x’ \\
y’
\end{bmatrix} = \cos{\phi} \begin{bmatrix}
1 && -\tan{\phi} \\
\tan{\phi} && 1 \end{bmatrix} X \]

行列に\(\tan{\phi}\)が残っていますが、

\[ \begin{bmatrix}
x’ \\
y’
\end{bmatrix} = X \cos{\phi} + \cos{\phi} \begin{bmatrix}
0 && -\tan{\phi} \\
\tan{\phi} && 0 \end{bmatrix} X \]

このように考えます。適当なスケーリング係数\(K>0\)をかけても、ベクトルの角度は変わらないので、スケーリング後のベクトル座標を\(x”, y”\)とすると、\(\cos{\phi}\)を含めて、

\[ \bar{X} = (\cos{\phi}) X \\ \begin{bmatrix}
x” \\
y”
\end{bmatrix} = \bar{X} + \begin{bmatrix}
0 && -K\tan{\phi} \\
K\tan{\phi} && 0 \end{bmatrix} \bar{X} \]

となります。次に反復させることを考えます。

反復させるごとに回転角の絶対値は小さくしなければ、ベクトルは\(x\)軸に一致しないので、以下の条件設定が必要です。反復回数を\(i\)として、

\[ 0 < |\phi_i| < |\phi_{i-1}| \]

とする必要があります。(インデックスは1から)今回は初期角度を\(\frac{\pi}{4}\)として、反復ごとに角度を1/2にします。ただし、回転方向は\(x\)軸に近づく方向に回転させる必要があるので、符号関数を\(sgn\)として、

\[ \phi_i = -sgn(\phi_{i-1}) \frac{\phi_{i-1}}{2} \]

となります。スケーリング係数\(K_i>0\)は自由に選べますので、\(tan\)の計算が発生しないように選びます。\(tan\)は\(\phi_i\)に応じて正負に切り替わるので、注意が必要です。

\[ K_i= \frac{ 2^{-i}}{|\tan{\phi_{i-1}}|}\]

として選べば、符号関数を\(s=sgn\)、\(\phi→\phi_{i-1}\)にして先ほどの式は以下のように計算しても回転を実現できます。

\[ -K_i\tan{\phi_{i-1}}=-\frac{ 2^{-i}}{|\tan{\phi_{i-1}}|}\tan{\phi_{i-1}}=s(\phi_{i-1})2^{-i} \]

\[ \begin{bmatrix}
x_{i} \\
y_{i}
\end{bmatrix} = \bar{X} + \begin{bmatrix}
0 && s(\phi_{i-1})2^{-i} \\
-s(\phi_{i-1})2^{-i} && 0 \end{bmatrix} \bar{X} \]

\(-\pi <\phi_i < \pi\)なので、符号は\(y_{i-1}\)で判別します。\[ \begin{bmatrix}
x_{i} \\
y_{i}
\end{bmatrix} = \bar{X} + \begin{bmatrix}
0 && s(y_{i-1})2^{-i} \\
-s(y_{i-1})2^{-i} && 0 \end{bmatrix} \bar{X} \]

反復させることでベクトルの回転を実現できそうです。ここで、\(2^{-i}\)はiビットのビットシフトで実現できるので非力なMCUでも実現できます。最終的な角度は、

\[ \theta = \sum_{i=1} -s(y_i) (\frac{\pi}{4}) 2^{-i} \]

として、求まります。

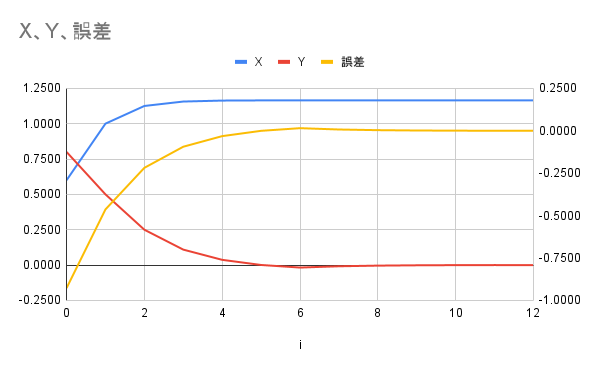

確認してみる。初期値として、\(X_0=0.6, Y_0=0.8\)としました。
